鋁真空釬焊爐應用范圍：

鋁真空釬焊爐主要用于汽車領域中的散熱器、空調蒸發器、冷凝器、雷達網格天線、波導管等的真空釬焊等。應用

范圍：散熱器、空調蒸發器、冷凝器、雷達網格天線、波導管，鋁熱交換器、雷達平板天線等鋁合金器件的真空釬

焊等。

同時適用的行業有：航空航天、電力電子、粉末冶金、汽車、半導體、工具行業、機械工程等。

鋁真空釬焊爐產品介紹：

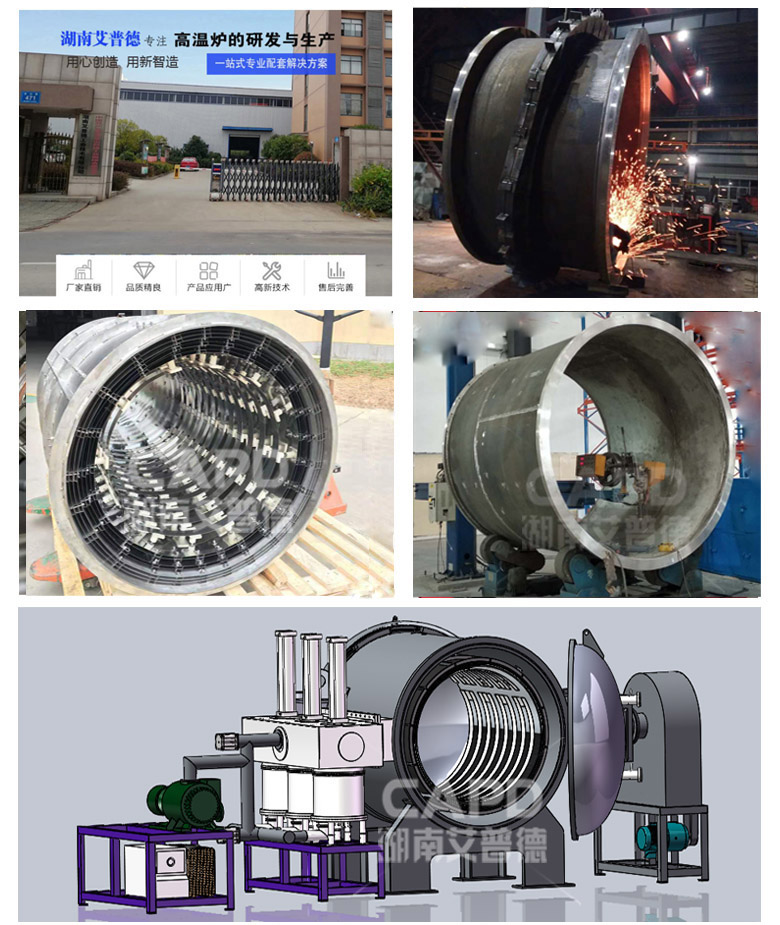

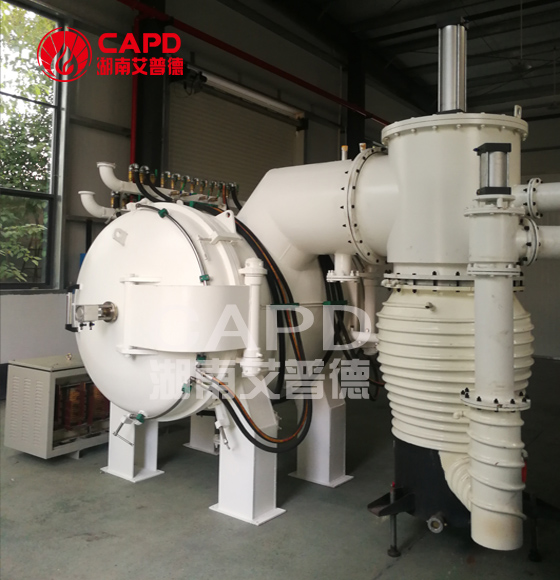

真空釬焊爐為臥式單室結構和立式下出料結構，其爐體爐門采用雙層水冷，前后開門結構。高真空釬焊爐由真空系

統、爐殼、加熱室、控制系統、冷卻系統、水冷系統、充放氣系統、氣動系統、測溫系統和送料機構等組成。

1、 爐體：

真空釬焊爐整體結構由爐殼、爐門、爐體支架等組成，爐殼、爐門為雙層夾套冷壁結構。爐門采用雙層橢圓封頭與

圓形法蘭焊接而成，法蘭上裝有 O 形密封圈，采用氣缸自動鎖死關門結構。

臥式真空釬焊爐的工件可由前后爐門打開裝入和取出，中部設置加熱室主體及電極和主真空泵的抽氣口。

立式真空釬焊爐爐門為立式升降結構，采用絲桿升降機構自動鎖死開門關門結構。工件可由下爐門打開裝入和取出，

中部設置加熱室主體及電極和主真空泵的抽氣口。

2 、加熱室：

真空釬焊爐加熱室由不銹鋼外殼、隔熱層、絕緣件、工件支撐及發熱體構成。

加熱器的材料采用高溫鉬片，根據加熱室的工作區尺寸及溫度均勻性要求，加熱器設置為多個加熱區或單室加熱區，

由調控器供熱。加熱區用熱電偶測溫。用于隨機檢測爐內溫度。

隔熱層由 鉬片、不銹鋼屏組成，爐內清潔，保溫效果好。

3、真空系統

3.1、真空釬焊爐的真空系統根據真空要求及工藝，配備擴散泵真空機組：擴散泵、擋板閥、羅茨泵、分子泵、機械

泵和 滑閥泵等配置的組合，根據用戶真空度要求選型。湖南艾普德為您提供專業選型。

3.2、在前級管路上設有真空檢測點 ,以判斷前級真空泵工作是否正常。

3.3、真空系統上不采用蝶閥，都采用高可靠性的真空氣動擋板閥。

3.4、擴散泵上部設有低溫制冷冷阱，防止擴散泵返油進入真空室內，提高爐內真空度。 擴散泵油溫采用自動控溫

技術，可減少泵的返油。

所有與高真空接觸部分（管路、閥門）內壁材質為不銹鋼，并嚴格按高真空標準來處理。

4、電控系統：

真空釬焊爐的電控系統由觸摸屏、可編程序控制器、晶閘管調壓器、真空計及記錄儀等組成，以實現供電、控制、

記錄、監視、報警保護功能。 可編程控制器 PLC 采用西門子 CP 系列，控溫采用日本導電的FP93，可精確控制溫

度。同時，PLC 全面控制設備的運行，根據工藝要求，提供順序控制信號，同時采集現場的反饋信號，提供轉換、

連鎖、指示及報警信號。除裝卸料外，全過程可自動進行，并備有手動操作系統。

5、水冷系統：

真空釬焊爐爐體、爐門、真空機組、水冷電極、換熱系統需要冷卻水。該系統由主供水管分配到各冷卻部位，采用

閉式水循環系統，并配備水壓報警系統。進水有分支接到自來水管道上，以備停電時緊急使用。進回水管道均采用

不銹鋼管道，且電極進水有窺鏡便于觀察管道內水流情況。

鋁真空釬焊爐性能特點：

1.真空釬焊爐可分立式或臥式，結構簡單可靠?？刹捎枚鄥^(qū)溫度控制，確保更高的爐溫均勻性。

2.安全性高，采用雙層不銹鋼爐殼，夾層通水冷卻，爐外殼溫度低于50℃。帶有氣壓，水    壓和高溫報警，具有安

合互鎖，故障診斷和異常報警等功能。同時備有超壓泄氣裝置。加熱元件布置合理、輻射面積大、壽命長。

3.真空釬焊爐爐膛設計是增加真空釬焊爐爐膛的保溫性能和溫度均勻性 ，降低生產勞動強度，爐內使用的耐火材料

全部國產化，使生產成本大大降低。

4.電路氣路優化設計，有效減少保護氣體的使用量，節能減排。

5.全自動控制，可實現“在線”生產管理。大屏幕觸摸顯示，本機集成了真空泵，內循環水冷卻系統，避免外接水源

的繁鎖，使設備的外表面溫度更低，美觀大方，操作簡潔。（水源，水循環機需客戶自備或者選配）

6.真空釬焊爐的真空設計，密封技術，保證了爐腔的氣密性。加熱元件布置合理、輻射面積大、壽命長。極限真空

度高。大小尺寸可根據用戶要求定制。

鋁真空釬焊爐可選特性：

1.高真空系統：真空系統由真空泵、羅茨泵、擴散泵、分子泵、滑閥泵、擋板閥；根據用戶真空度要求選型。湖南

艾普德為您提供專業選型。

2.氣體凈化系統

3.閉環冷卻水系統

鋁真空釬焊爐技術特性：

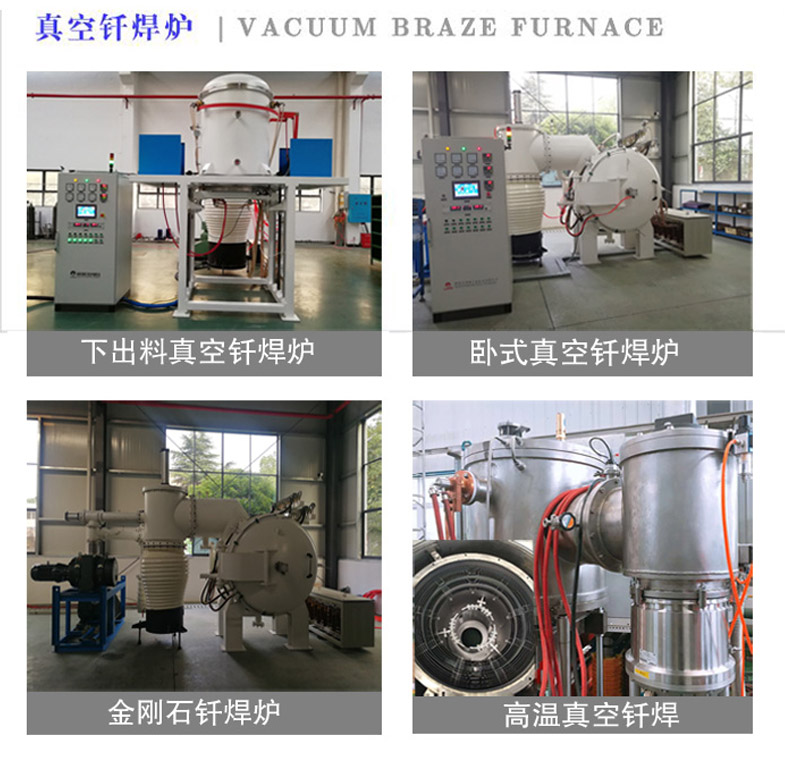

案例產品展示：

湖南艾普德工業技術有限公司主營產品有：真空燒結爐，熱壓爐，碳化爐，高溫石墨化爐，真空釬焊爐，金剛石真空釬焊爐，

陶瓷真空釬 焊爐，高溫實驗爐，湖南石墨化爐，高溫燒結爐，碳化硅燒結爐，燒結爐、石墨化爐、高溫爐，連續式

碳纖維預氧化爐、連續式 碳纖維石墨化爐、中頻真空感應爐及電氣控制系統。產品廣泛應用于航天、交通、機械、

冶金、碳材料、軍用設備、軌道交通機車車輛行業等幾十種加工制造行業中，并以好的產品、完善的服    務贏得廣

大用戶企業的信賴與贊譽。

更多關于高溫燒結爐相關產品信息，歡迎來電詳詢！15386245580.我們將盡心為您提供所需產品信息資訊！
