真空釬焊升溫與冷卻的主要工藝參數

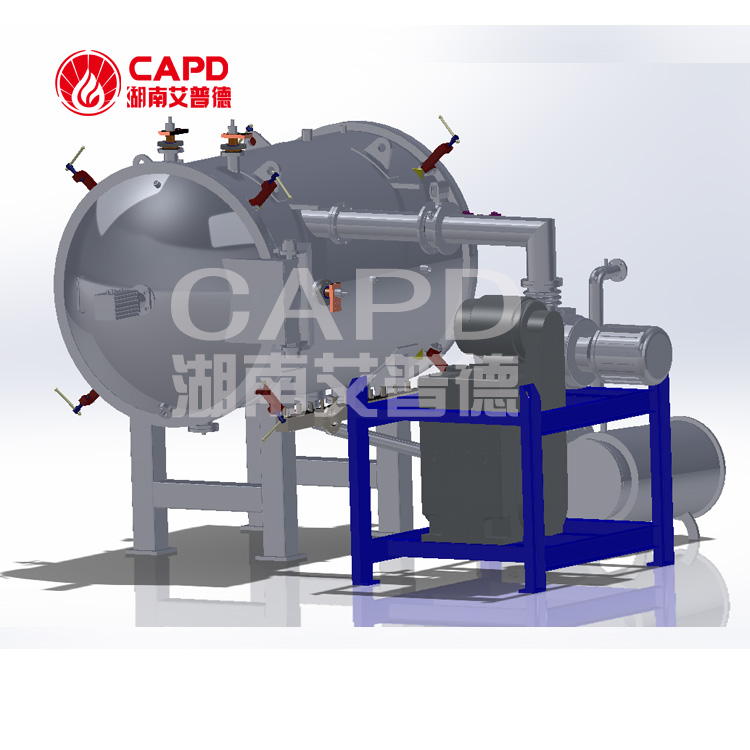

真空釬焊爐中的真空度、工作壓力、釬焊時升溫速率、穩定溫度和保持時 間、溫度、保溫時間、冷卻速率、出爐溫度等都與真空釬焊的工藝有直接的影響。

(1) 冷態真空度冷態真空度的選擇主要依據母材的種類。

(2)工作壓力

1.真空釬焊爐的工作壓力也稱熱態點空度，其選擇取決于釬料種類。在加熱升件 具、

2.釬料均會放出大雖氣體，使冷態夠度不斷變邕但在真空釬焊爐釬焊溫度下，要求真空釬焊爐爐內潔;基本恢復到冷態真空度。但也有例外的，如銅基釬料中的銅，在940度時蒸氣壓為1Pa，所以不允許工作壓力小于1Pa。為此可向爐中通入高純的氮?dú)饧皻鍤獗３譅t內的工作壓力。

3)釬焊時升溫速率

母材升溫速率應能保證放出的氣體被抽走，同時要使組件受熱均勻，以減少或防止組件 驟熱產生的應力而引起變形。確定真空釬焊爐升溫速率應考慮的主要因素 組件的材料、形狀、結構和尺寸。對于銅及銅合金，要在250?500°C之間以較快的 速率加熱；對于耐熱合金或奧氏體不銹鋼，要在其碳化物析出危險溫度區內迅速加熱；對于 形狀復雜及裝配預應力較大的構件，要緩慢加熱；對于厚大的部件，加熱速率不宜過快。

釬料的類型及其結晶溫度范圍。若為純金屬釬料，加熱速率可以快些；合金釬料, 在熔化溫度范圍內要較快加熱，以免釬料偏析而使液相線溫度提高；當用膏狀釬料時，在 500C以下加熱速率應該慢些，以免黏結劑劇烈揮發而引起釬料飛濺。然而不論使用何種釬 料，在釬料固相線溫度以下50?100°C范圍內，真空釬焊爐加熱速率不宜過快，以保證釬料熔化時組件 內外溫度基本二致，使毛細作用能很好地發揮。在真空釬焊爐釬焊薄壁焊件時，為了防止母材金屬被釬 料熔蝕，在控葡產生變形的前提下，加熱速率也應盡可能快些。

4)穩定溫度和保持時間打

穩定溫度和保持時間是指真空釬焊爐釬焊時，加熱到接近釬料固相線附近的溫度，并暫停加熱，在 此溫度下，保持一定時間。目的是減小組件的溫度梯度，使組件各部分的溫度均勻。在真空釬焊爐釬焊不銹鋼、耐熱合金等導熱性較差的組件時，如果把真空釬焊爐爐溫從室溫加熱到釬焊溫度，就會在組件 各部位造成較大的溫度差。此溫差大小與組件材料種類、結構和壁厚有關。此時，外層釬料 熔化后會沿著較高溫度帶流散；而接縫內由于溫度較低，不能得到釬料良好填充，造成未釬透.降低接頭質瓦因此.必須根據組件的J〔?休情況,正確地選擇穩定溫度和保持時間。

真空釬焊爐釬焊溫度應満足兩個要求.共項使釘料熔化?在毛細作用下:并與母材 產生冶金作用：其二能完成母材熱處理中某-?工序中溫度要求'以提。

通常真空釬焊爐釬焊溫度應高于釬料液相溫度線30?100°C較好。但不同的釬料、駐釬 料結晶溫度范圍越大，則釬焊溫度髙于釬料熔點越多。對于單兀素釬料，? 70C即可：對于多元合金釬料，必須高出液相線60?120笆。

(6) 保溫時間

保溫時間與下列因素相關：

① 當釬料與母材的相互作用會產生強烈溶解，產生脆性相，并引起晶間滲入時，應盡 量縮短保溫時間；反之，釬料與母材之間相互擴散作用，有利于消除釬縫的脆性相及低熔共 晶組織時，應增加真空釬焊爐保溫時間。

② 工件尺寸、結構、釬縫間隙影響保溫時間。通常大而厚的零件比薄而小的零件保溫 時間長；釬縫大的零件保溫時間長；裝爐量多保溫時間長。

③ 焊件不大，且裝爐量不多，一般釬焊保溫時間為5?lOmin。

(7) 真空釬焊爐冷卻速率

冷卻速率取決于下列因素：

① 釬料處于液態時，不要通氣或開風扇冷卻；

② 滿足母材的熱處理要求，如1 Crl8Ni9為防止晶界析出碳化物，冷卻速率要快些，采用風扇強迫冷卻；

③ 對于薄、長和結構復雜的組件，冷卻速率要慢。

(8) 真空釬焊爐出爐溫度

一般不銹鋼和耐熱合金出爐溫度低于150°C；鋁和鋁合金為300°C以下；碳素鋼及合金 結構鋼為100°C以下。
